TJ180鐵路架橋機

本文鏈接：http://m.shijingketang.com/jqj/7.html???發布時間：2021-02-24 09:18:15??點擊量：8798

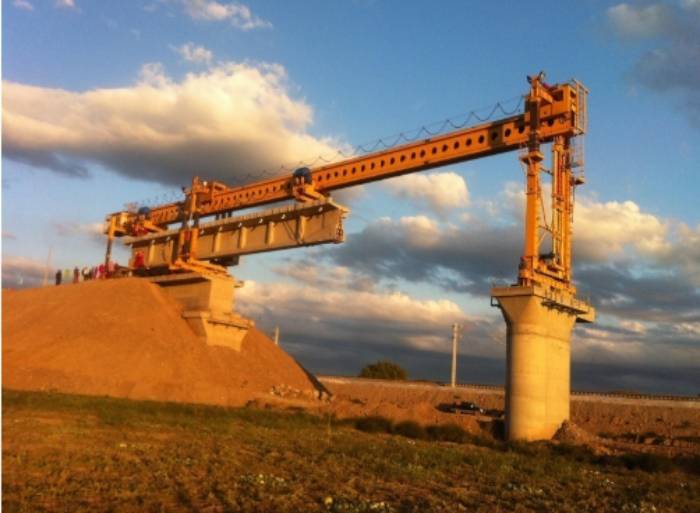

TJ180鐵路架橋機圖片

TJ180鐵路架橋機性能參數
額定起重量：	180
整機重量 ：	136
整機外形尺寸 ：	58.2×4.1×8
主機功率配備(kW)：	100
液壓系統額定壓力（MPa)：	25
二號柱內凈空(寬×高)(m) ：	3.48×3.57
吊梁小車升降速度(m/min) ：	0.7
吊梁小車縱移速度(m/min)：	5.0
吊梁小車起重量 ：	90×2
整機過孔速度(m/min) ：	5.0
整機橫移速度(m/min) ：	1.6
主梁全懸時前段下?lián)隙?mm)：	370
架梁時主梁撓度 ：	180
鋪軌時主梁撓度 ：	＜100
TJ180鐵路架橋機架設梁型
用于架設鐵路新建和舊線改造時速200公里及以下客貨共線T型梁32m及以下混凝土梁（通橋2101、通橋2201、2109）、專橋9753、2051梁，還可用于60公斤、Ⅲ型軌枕25m軌排鋪設。
TJ180鐵路架橋機綜合條件
架設梁跨：	≤32m
適應坡度：	≤30&permil;
架設橋型：	R≥400m曲線橋
梁片*大橫移量（左右各）：	750mm
架梁效率：	12片/8小時
鋪軌排效率：	1000m/8小時
正常架橋*小架梁曲線半徑：	400m
允許通過*小曲線半徑：	≯180m
TJ180鐵路架橋機隧道口架梁：(橋墩距隧道口距離）
進隧道	2m
出隧道口	4m
TJ180鐵路架橋機自然條件
極端*高氣溫：	50℃
極端*低氣溫：	-20℃
相對濕度：	80%以上
作業風力：	≤6級
非工作狀態承受風力：	≤11級
TJ180鐵路架橋機運輸條件
設備轉場既可公路運輸又可鐵路貨運，解體后無超限零部件。解體運輸: 大重量11.2 ，大長度10.8
